Пломбы для приборов учёта

Инновационное решение для метрологического оборудования

• Инновационная разработка ГК «Силтэк», производится в России ООО «Альфа-Силтэк» в соответствии с ТУ 2291-013-38993417-2015.

• Предохранительная чека обламывается при прокручивании ротора, что исключает возможность криминальной подготовки пломбировочного устройства перед установкой.

• Двойная защита вставки от криминального извлечения из корпуса – за счет обжима боковых поверхностей корпуса и осадки его верхних выступов.

• Особенности материала и конструкции позволяют обнаружить любые признаки вскрытия и повторной установки.

• Индивидуальная маркировка нанесена на корпус и ротор, что дополнительно исключает подмену составных частей пломбы.

• Увеличенный флажок позволяет разместить больше индивидуальной информации. Возможна маркировка с обеих сторон флажка.

• Блоки по 5 штук в удобной упаковке - удобно применять и вести номерной учет.

• Нанесение индивидуальной маркировки и логотипа даже при минимальном заказе от 1 000 шт.

Применяется с витой проволокой или леской.

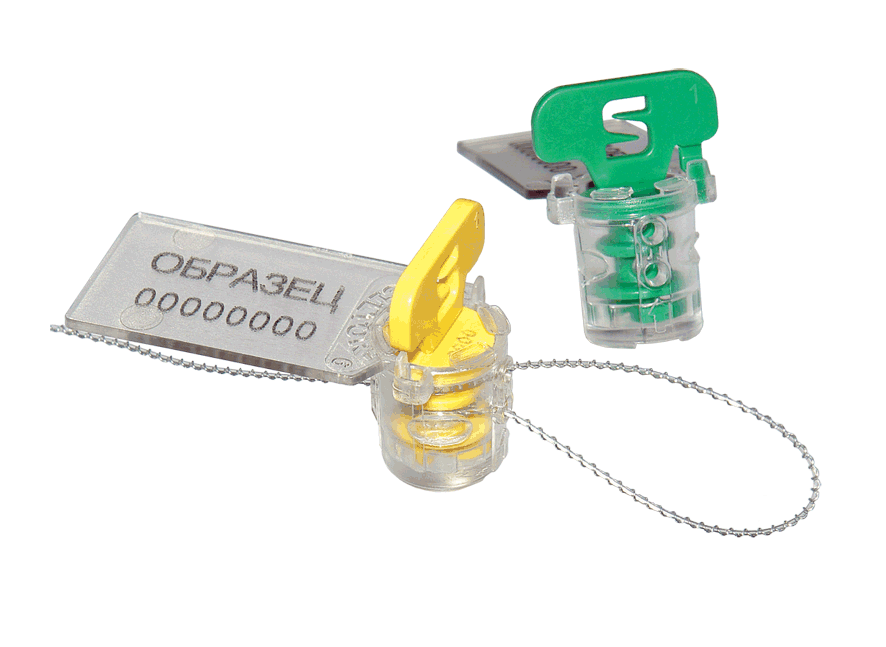

Модификация СИЛТОР с логотипом заказчика.

Модификация - цветная маркировка логотипа и наименования вашей компании в соответствии с вашим бренд-буком.

Опционально - СИЛТОР с RFID

Чипы стандарта NFC

М1220-0SEM
Label N213

Чипы стандарта UHF

М1226-1D7

Monza MR6P

Характеристики СИЛТОР®

Материал поликарбонат

Цвет корпус - прозрачный; вставка - белый, желтый, красный, зеленый, синий под заказ: любые

Порядковый номер 8 цифровых знаков

Нанесение дополнительной индивидуальной маркировки от 1 000 шт.

Упаковка, шт. 1 000 в коробке, блоками по 5

Размер упаковки, мм 400 х 225 х 205

Масса упаковки, кг 2,8

Минимальная партия поставки (кратная партия продаж), шт.

1 000

Установка вручную, рекомендуется применение витой проволоки диаметром 0,65 - 0,8 мм (возможно применение от 0,5 до 1,2 мм)

Снятие с помощью ножниц или кусачек

Температура использования, °С от -60 до +90

Габариты изделия, мм 40,5 х 25 х 18

Гарантийный срок, мес. 12

Маркировка стандартная лазерная маркировка

Размеры поля для маркировки, мм 23 х 15 ( прямоугольное)

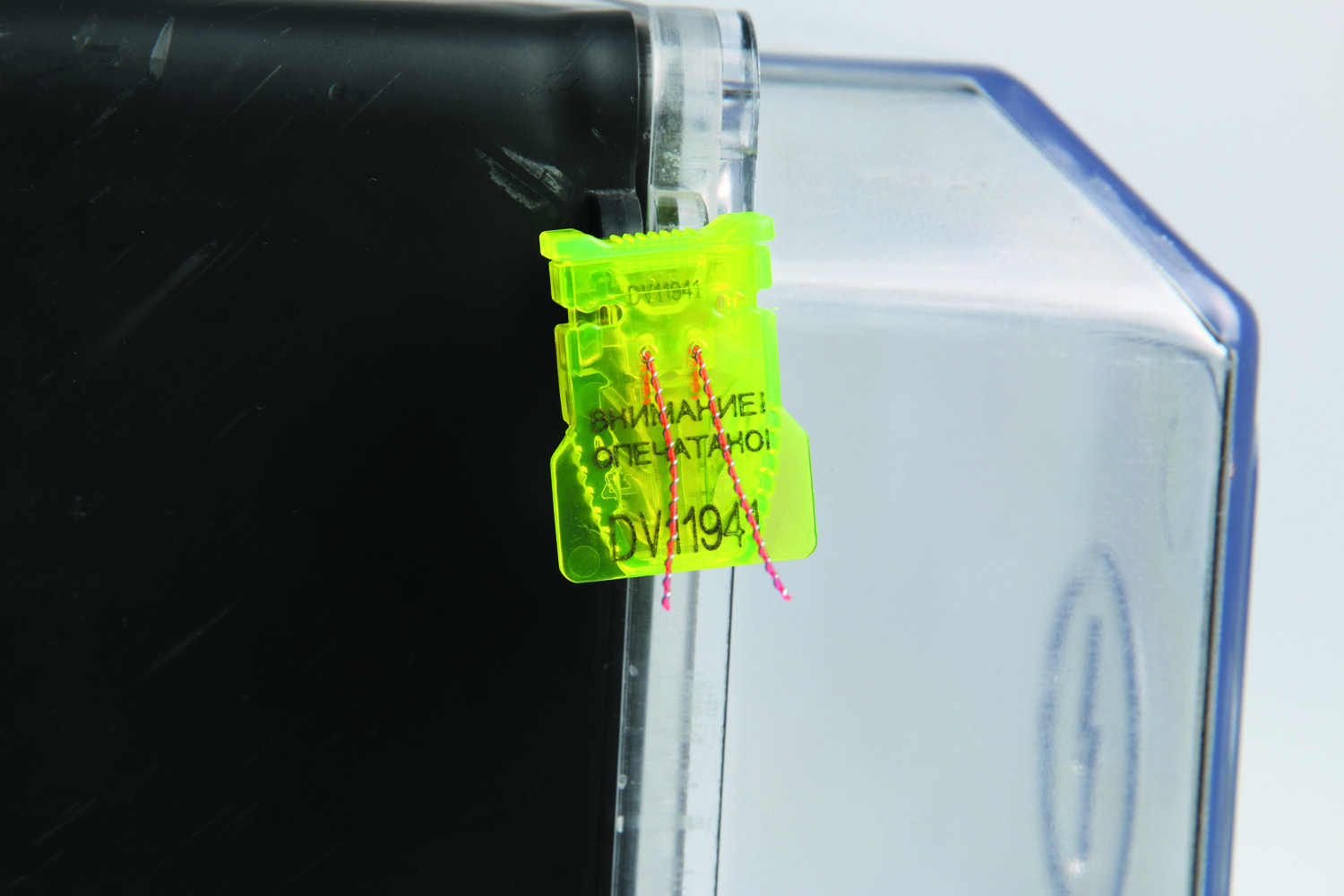

Самое удобное решение для метрологического оборудования. Два способа установки

• Инновационная разработка ГК «Силтэк», производится в России ООО «Альфа-Силтэк» в соответствии с ТУ 2291-016-38993417-2014. Защищена патентом.

• Неизвлекаемая 6-лепестковая вставка исключает возможность криминальной подготовки пломбы перед установкой.

• Два способа установки позволяют упростить опечатывание в труднодоступных местах и расширяют диапазон толщин используемой витой проволоки.

• Особенности материала и конструкции позволяют обнаружить любые признаки вскрытия и повторной установки.

• Углубление на вставке облегчает защелкивание при установке пломбировочного устройства.

• Индивидуальная маркировка нанесена на корпус и вставку, что исключает подмену составных частей пломбы.

• Увеличенное поле для маркировки позволяет разместить больше индивидуальной информации.

• 10 блоков по 10 штук в маленькой коробочке — удобно использовать и вести номерной учет.

• Рекордный срок службы — 10 лет.

• Нанесение индивидуальной маркировки и логотипа даже при минимальном заказе от 2 000 шт.

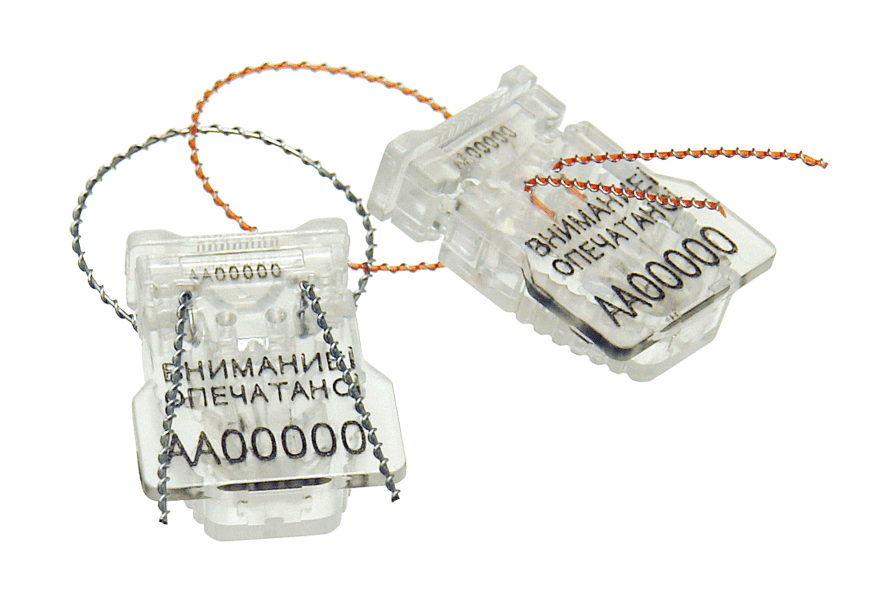

Характеристики СИЛТЭК®-2

Материал поликарбонат

Цвет прозрачный красный, желтый, бесцветный под заказ - зеленый, синий, флуоресцентный

Порядковый номер 7 буквенно-цифровых знаков (2 буквы латинского алфавита и 5 цифр)

Нанесение дополнительной индивидуальной маркировки от 2 000 шт.

Упаковка, шт. 2 000 в коробке (20 коробок по 100, блоками по 10)

Размер упаковки, мм 345 х 240 х 210

Минимальная партия поставки (кратная партия продаж), шт. 2 000

Установка вручную, с применением витой проволоки сквозные отверстия - диаметр проволоки от 0,5 до 0,9 мм, боковые прорези - диаметр проволоки от 0,65 до 1,2 мм

Снятие с помощью ножниц или кусачек

Температура использования, °С от -60 до +90

Габариты изделия, мм 34 х 21 х 8,5 (в незамкнутом состоянии), 29 х 21 х 8,5 (в замкнутом состоянии)

Гарантийный срок, мес. 12

Масса (брутто), кг 7,1

Маркировка стандартная лазерная маркировка

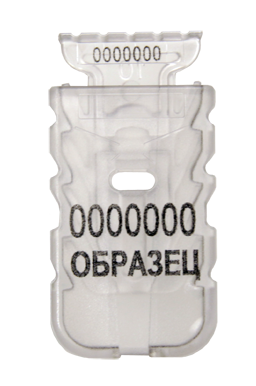

Новое поколение пломбы «Силтэк®». Удобство опечатывания на высочайшем уровне

Преимущества

• Эргономичный дизайн обеспечивает простую и легкую установку.

• Одно входное отверстие для продевания проволоки.

• Неизвлекаемая вставка исключает возможности криминального воздействия до замыкания пломбы.

• В замкнутом состоянии фиксирующая вставка находится вровень с верхней кромкой корпуса, что делает видимыми любые манипуляции.

• Удобство применения - поставляется в блоках по 10 шт., коробками по 100 шт.

• Разработка ГК «Силтэк». Производится в России. Защищена патентом.

Дополнительные возможности

• Возможность нанесения индивидуальной маркировки, включая линейный и QR-code (при заказе от 2 000 шт.)

• Возможность двухцветного исполнения: корпус и вставка разных цветов (при заказе от 50 000 шт.).

• Возможность поставки со встроенной проволокой (один конец проволоки зажимается в пломбе).

Сравнение «Силтэк-М» и «Силтэк»

Неизвлекаемая 8-лепестковая вставка.

Простота продевания проволоки.

Облегченное усилие замыкания. При замыкании слышен громкий щелчок.

Увеличенное поле для маркировки.

Доступна модификация со встроенной проволокой. Позволяет сократить время установки и не требует дополнительных инструментов.

Возможность двухцветного исполнения.

Характеристики СИЛТЭК®-М

Материал поликарбонат

Цвет прозрачный красный, желтый, бесцветный под заказ - зеленый, синий, флуоресцентный

Нанесение дополнительной индивидуальной маркировки от 2 000 шт.

Упаковка, шт. 2 000 в коробке (20 коробок по 100, блоками по 10)

Размер упаковки, мм 320 х 215 х 190

Установка вручную, с применением витой проволоки диаметром от 0,65 до 0,8 мм

Снятие с помощью ножниц или кусачек

Температура использования, °С от -60 до 100

Гарантийный срок 12 месяцев с даты поставки товара

Габариты изделия, мм 31,4 х 16 х 7 (в незамкнутом состоянии), 26 х 16 х 7 (в замкнутом состоянии)

Масса (брутто), кг 5,0

Маркировка стандартная лазерная или полимерная

Минимальная партия поставки (кратная партия продаж), шт 2 000

Размеры поля для маркировки, мм 12 х 20 (прямоугольное)

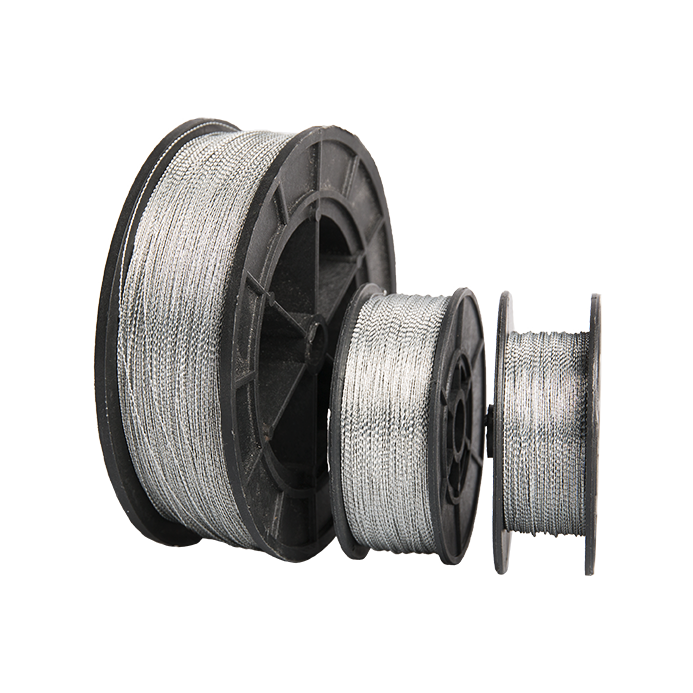

Для использования с ПУ «Силтэк®», «Силтор®», «Клипсил» и т.д.

Состоит из двух жил: центральной — прямой по всей длине и вторичной — навитой вокруг центральной по спирали. Проволока обладает высокой прочностью, коррозионной стойкостью и устойчивостью к воздействиям внешней среды.
Поставляется в различных модификациях. Модификация в нарезке по запросу.

Модификация ПРОВОЛОКА ВИТАЯ ПР-С 0,65 /200

Модификация ПРОВОЛОКА ВИТАЯ ПР-С 0,65 /600

Характеристики ПРОВОЛОКА ВИТАЯ ПР-С 0,65

Упаковка, шт. 42 / 48 в коробке / 20 пакетов по 100 отрезков в коробке

Размер упаковки, мм 400 х 280 х 280

Масса упаковки, кг 9,8 / 23,4 / 0,3

Минимальная партия поставки (кратная партия продаж), шт. 1 катушка / в нарезке - 20 пакетов

Коррозионная стойкость высокая

Температура использования, °С от -60 до +70

Модификации ПР-С 0,65-200, ПР-С 0,65-600, ПР-С 0,65 В НАРЕЗКЕ

Диаметр, мм 0,65 ± 0,01

Длина проволоки в катушке, м 200 / 600 / отрезки по 0,2 (100 шт. в пакете)

Масса одной катушки, кг 0,22 / 0,45 / 0,012 (в нарезке)

Материал: основа / вторичная проволока низкоуглеродистая гальванизированная оцинкованная сталь

Диаметр жил, мм центральная - 0,3 вторичная - 0,18

Прочность (временное сопротивление разрыву), Н/мм² 340 - 540

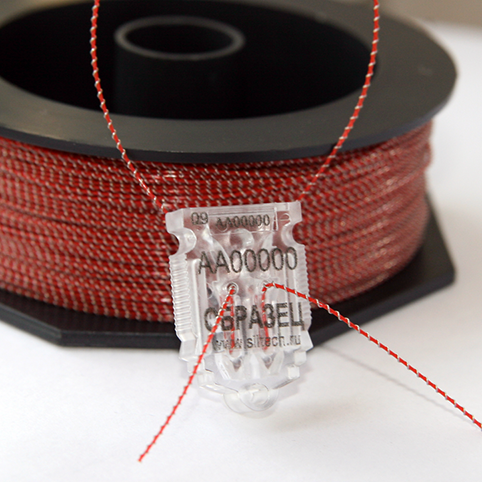

Для использования с ПУ «Силтэк®», «Силтор®», «Клипсил» и т.д.

Состоит из двух жил: центральной ( полиамидной)— прямой по всей длине и вторичной (оцинкованная сталь)— навитой вокруг центральной по спирали. Проволока обладает высокой прочностью, коррозионной стойкостью и устойчивостью к воздействиям внешней среды.
Поставляется в различных модификациях. Модификация в нарезке по запросу.

Характеристики ПРОВОЛОКА ВИТАЯ ПР-Н 0,8/100 (красная)

Упаковка, шт. 150 в коробке

Размер упаковки, мм 400 х 280 х 280

Масса упаковки, кг 14,5

Минимальная партия поставки (кратная партия продаж), шт. 1 катушка

Коррозионная стойкость высокая

Температура использования, °С от -50 до +70

Модификации ПР-Н 0,8-100

Диаметр, мм 0,8 ± 0,1

Длина проволоки в катушке, м 100

Масса одной катушки, кг 0,14

Материал: основа / вторичная проволока нейлоновая нить / низкоуглеродистая гальванизированная оцинкованная сталь

Диаметр жил, мм центральная - 0,4 вторичная - 0,22

Прочность (временное сопротивление разрыву), Н/мм² 720 - 790

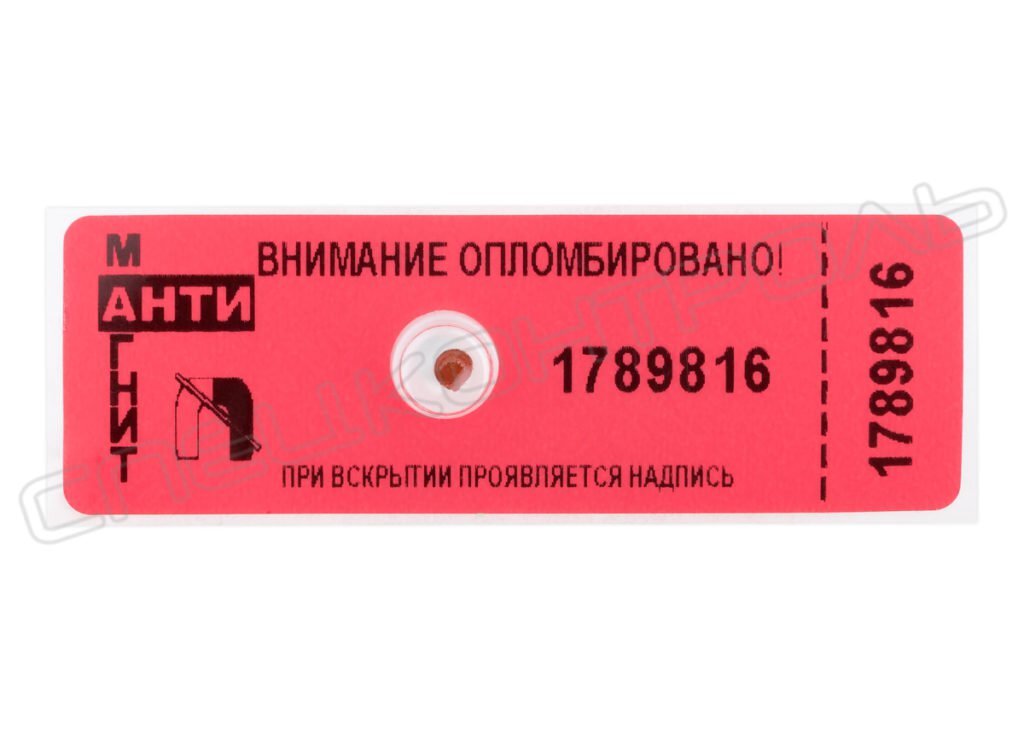

Описание

• Антимагнит  строго контролирует потребление воды, газа, электроэнергии, сигнализируя о попытках воздействия на приборы учета.
• Конструкция: наклейка с индикаторной капсулой, содержащей суспензию, проявляющую реакцию на магнитное поле от 20мТл. При воздействии на датчик он из маленькой точки правильной формы превращается в огромное бесформенное пятно. Антимагнит легко приклеивается, но без видимых следов его не снять – на поверхности наклейки проявится текст о вскрытии.
• Цена пломбы многократно ниже возможных потерь от возможных манипуляций с прибором учёта, качество изделия высокого уровня; при изготовлении используем акрил, полиэстер, другие материалы, которые соответствуют всем стандартам и нормам. Устройства не теряют свойств в широком температурном диапазоне -40С до +60С, не боятся внешних воздействий и влаги.
• Пломбы легко идентифицируются благодаря ряду степеней защиты: каждой пломбе присвоен уникальный многозначный номер, который вносится в журнал; нанесен штрихкод, логотип, иная информация по желанию; основные цветовые решения — красные и синие.
• Антимагнитная пломба эффективно противостоит неправомерному воздействию на счетчики, обеспечивает сохранность учёта и снижает уровень потерь ресурсов.

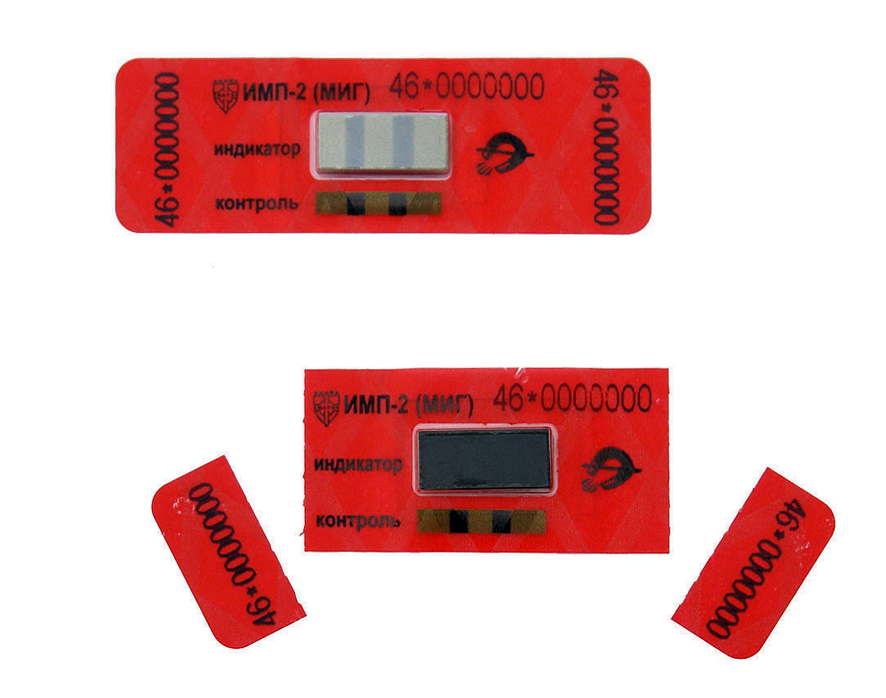

Номерное антимагнитное пломбировочное (сигнальное) устройство - антимагнитная пломба ИМП МИГ®

Надежная фиксация. Высокая чувствительность. Выгодное решение

Преимущества

• Разработано ГК «Силтэк», производится в России ООО «Альфа-Силтэк».

• Защищенный товарный знак.

• Уникальная конструкция с защитой от восстановления. Защищено законом.

• Высокая чувствительность со всех направлений воздействия, поэтому для прибора учета достаточно одного индикатора.

• Оригинальная конструкция с гибким корпусом позволяет применять ИМП на скругленных боковых поверхностях, а также на ребрах приборов учета.

• Изображение индикатора хорошо различимо даже при слабой освещенности.

• Контрольное изображение под индикатором позволяет легко определить факт срабатывания.

• На работоспособность индикатора не влияют термические и механические (нажатия, стряхивания) воздействия.

• Широкий температурный диапазон применения.

• Благодаря пломбировочному (сигнальному) устройству-наклейке с повышенными адгезионными свойствами, снять или подменить индикатор без оставления следов невозможно.

• Отрывные квитанции для удобства внесения номера ИМП в акт или журнал регистрации.

• Латентное изображение – дополнительная степень защиты от подмены и подделки (требуется поляризационный фильтр).

Модификации

ИМП МИГ® - с одной или двумя отрывными квитанциями на наклейке.
ИМП МИГ® ДУО - два индикатора в одной наклейке.

ИМП МИГ СКР1+ · 20х60 мм / 27х60 м · (горизонт).

ИМП МИГ СКН · 20х60 мм / 27х60 мм · (горизонт) - в пломбе-наклейке со скрытым изображением.

Внимание!
Номерная антимагнитная контрольная пломба (индикатор магнитного поля) «МИГ®» является запатентованной продукцией. В случае, если
поставщик предлагает к поставке указанную продукцию, он должен предоставить патент или договор с патентообладателем на право производства и/или поставки продукции.

Характеристики ИМП МИГ

Материал индикатор: PET-пленка, магнитная пленка, клейкая лента; наклейка: полиэстер

Температура эксплуатации, °С от -40 до +90

Порядковый номер 9-значный цифровой или буквенно-цифровой код (на наклейке)

Упаковка, шт. 1 000 в коробке, по 100 в пакете

Масса упаковки, кг 1,1

Минимальная партия поставки (кратная партия продаж), шт. 100

Гарантийный срок, мес. 12 (при соблюдении Потребителем установленных условия хранения, транспортирования и эксплуатации)

Срок службы индикатор - неограничен*, наклейка - 24 мес. *При соблюдении Потребителем установленных условий хранения, транспортирования и эксплуатации.

Размеры (Д х Ш х Т), мм индикатор - 15 х 7 х 1,5; наклейка - 60 х 27 (1 квитанция), 60 х 20 (2 квитанции)

Чувствительность (1 порог), мТл от 10

Размеры упаковки, мм 395 х 225 х 155

Температура установки, °C не ниже +5 (не ниже -20 в морозостойокм исполнении)

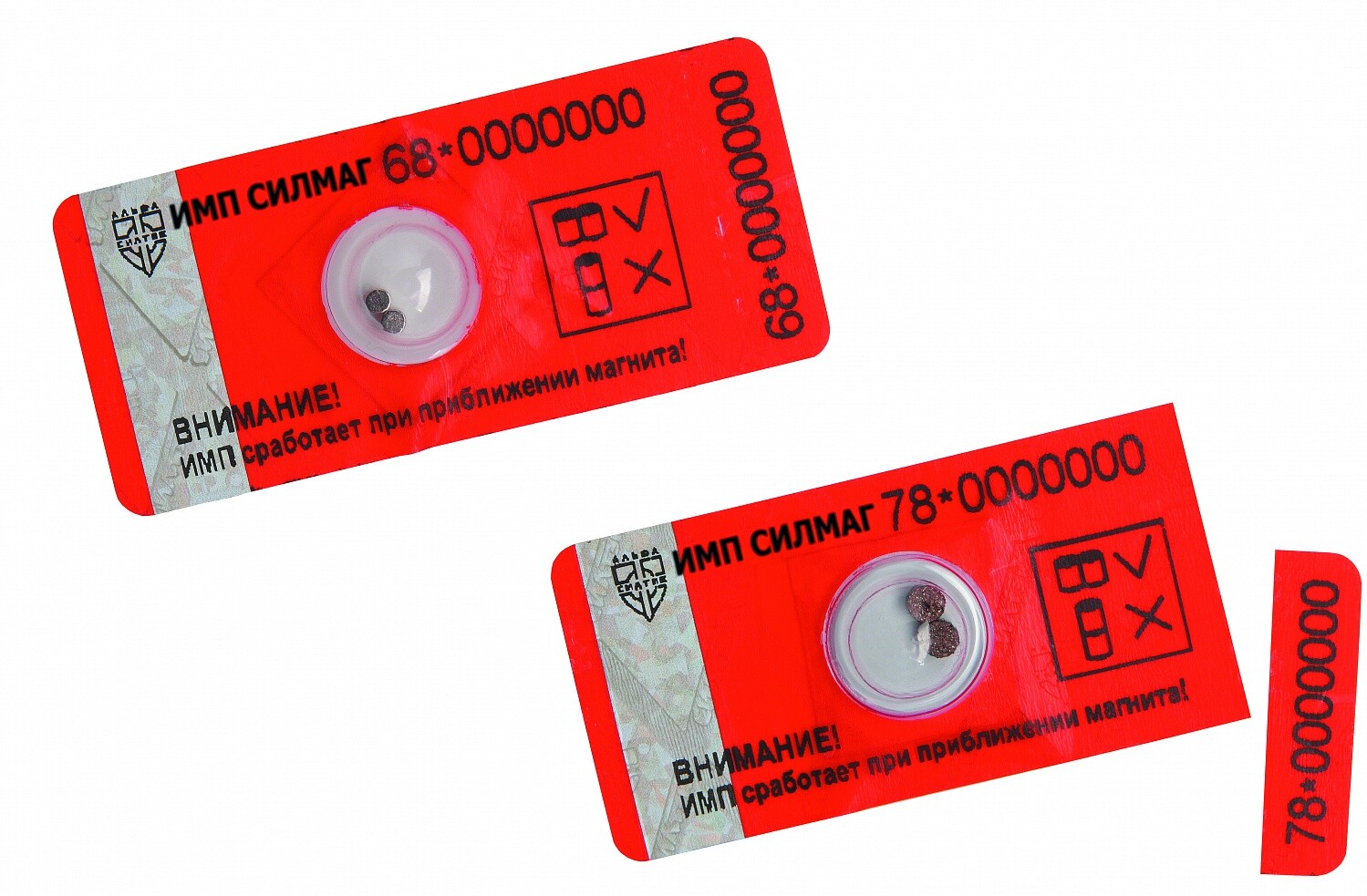

Антимагнитная контрольная пломба индикатор магнитного поля (ИМП) СИЛМАГ

Четкая визуализация воздействия внешним магнитным полем на приборы учета

Преимущества

• Защищенный товарный знак.

• Защита от всех известных способов несанкционированного снятия с объекта и повторного применения, а также от подмены, подделки и муляжей.

• Отрывные квитанции для удобства внесения идентификационного номера в акты или журналы регистрации, а также для исключения ошибок при написании номера.

• Легкость и однозначность (по принципу «да-нет») визуального определения факта срабатывания индикатора.

• Мгновенное (одномоментность по времени) срабатывание индикатора при превышении порога срабатывания.

• Конструкция индикатора защищена от возможности восстановления исходного состояния (перемагничивания).

• Магнитные ролики, находящиеся внутри индикатора, не оказывают влияния на работоспособность приборов учета.

• Индикатор не подвержен риску случайного срабатывания от источников слабого магнитного поля, которыми могут быть громкоговорители мобильных телефонов, телевизоров, акустических колонок и т.п., а также любые металлические предметы (отвертки, плоскогубцы, кусачки, канцелярские ножи, ножницы и т.д.), которые ранее соприкасались с магнитами и в результате чего они сами могли стать источниками магнитного поля.

• Латентное изображение на наклейке – дополнительная степень защиты от подмены и подделки.

Принцип действия ИМП

В случае воздействия магнитным полем на прибор учета с установленным индикатором, при превышении полем пороговых значений чувствительности индикатора, два магнита, размещенные в капсуле индикатора, соприкасающиеся в нормальном состоянии боками, соединятся основаниями.

Характеристики ИМП СИЛМАГ

Материал индикатор: блистер из PET-пленки, магнитные ролики наклейка: полиэстер

Порядковый номер 9-значный (на наклейке)

Упаковка, шт. 500 в коробке

Масса упаковки, кг 0,64

Размеры, мм индикатор: диаметр - 8,5, высота - 6,4 габариты роликов - 2 х 2 и 3 х 2 наклейка - 60 х 27

Гарантийный срок, мес. 12

Срок службы индикатор - неограничен*, наклейка - 24 мес. *При соблюдении Потребителем установленных условий хранения, транспортирования и эксплуатации.

Минимальная партия поставки (кратная партия продаж), шт 500 для складского исполнения, от 1000 для спецзаказов

Размеры упаковки, мм 395 х 225 х 155

Порог срабатывания (чувствительность), мТл модификации: 30, 50, 100

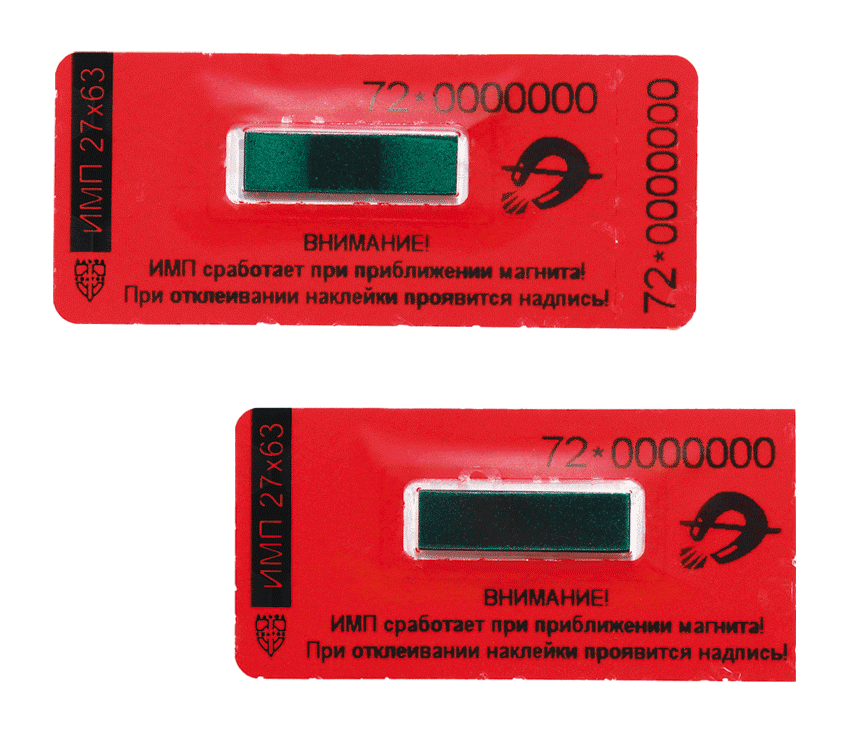

Высокочувствительный СУ-индикатор наличия внешнего магнитного поля ИМП-2+

Предназначен для регистрации попытки несанкционированного воздействия на метрологические приборы, правильность работы которых подвергается помехам со стороны внешнего магнитного поля: счетчики электроэнергии, водяные и газовые.

Преимущества

• Производится в соответствии с ТУ 4276-010-40360926-2013, что подтверждается сертификатом.

• Высокая чувствительность по площади и силе воздействия.

• Для контроля измерительного прибора достаточно одного индикатора.

• Регистрирует попытки воздействий любым постоянным магнитом (ферритным, альнико, неодимовым и др.) с любых направлений.

• На работоспособность индикатора не влияют термические и механические (нажатия, стряхивания) воздействия.

• Широкий температурный диапазон применения.

• Снять или подменить индикатор без оставления следов невозможно.

• Возможность установки индикатора на внутреннюю (без СУ-наклейки) или внешнюю поверхность метрологического прибора.

• Соответствует требованиям ТУ 4276-010-40360926-2013, что подтверждается сертификатом.

Принцип действия

Поверхность индикатора состоит из трех полей: темно-зеленого посередине и светло-зеленых по краям. При воздействии магнитом с индукцией поля свыше 10 мТл светло-зеленые поля изменяют свой цвет на темно-зеленый, сливаясь с цветом контрольного поля в течение 30 секунд. При увеличении интенсивности магнитного поля, время изменения цвета сокращается.
В случае кратковременного воздействия (менее 30 секунд) светло-зеленые поля восстанавливают свой цвет, что имеет психологический эффект и отпугивает злоумышленника.

СУ-наклейки не позволяют снять или переклеить индикатор без оставления следов. Подробнее о СУ-наклейках...

Характеристики ИМП-2+

Материал индикатор: PET-пленка, магнитная пленка, клейкая лента; наклейка: полиэстер

Температура эксплуатации, °С от -40 до +70

Порядковый номер 9-значный цифровой или буквенно-цифровой код (на наклейке)

Упаковка, шт. индикатор - 500 (50 блистеров по 10 шт.); СУ-наклейка - 100 в рулоне или 1 000 в коробке

Минимальная партия поставки (кратная партия продаж), шт. 100

Гарантийный срок индикатор - неограничен (при условии отсутствия магнитного поля); СУ-наклейка - 24 месяца

Размеры, мм индикатор - 29 х 11 х 1,5; СУ-наклейка - 63 х 27

Чувствительность (1 порог), мТл 10

Размер упаковки индикаторов, мм 180 х 110 х 110

Масса упаковки индикаторов, кг 1,56 - с антимагнитным экраном
